Condensadores trifásicos de alta tensión

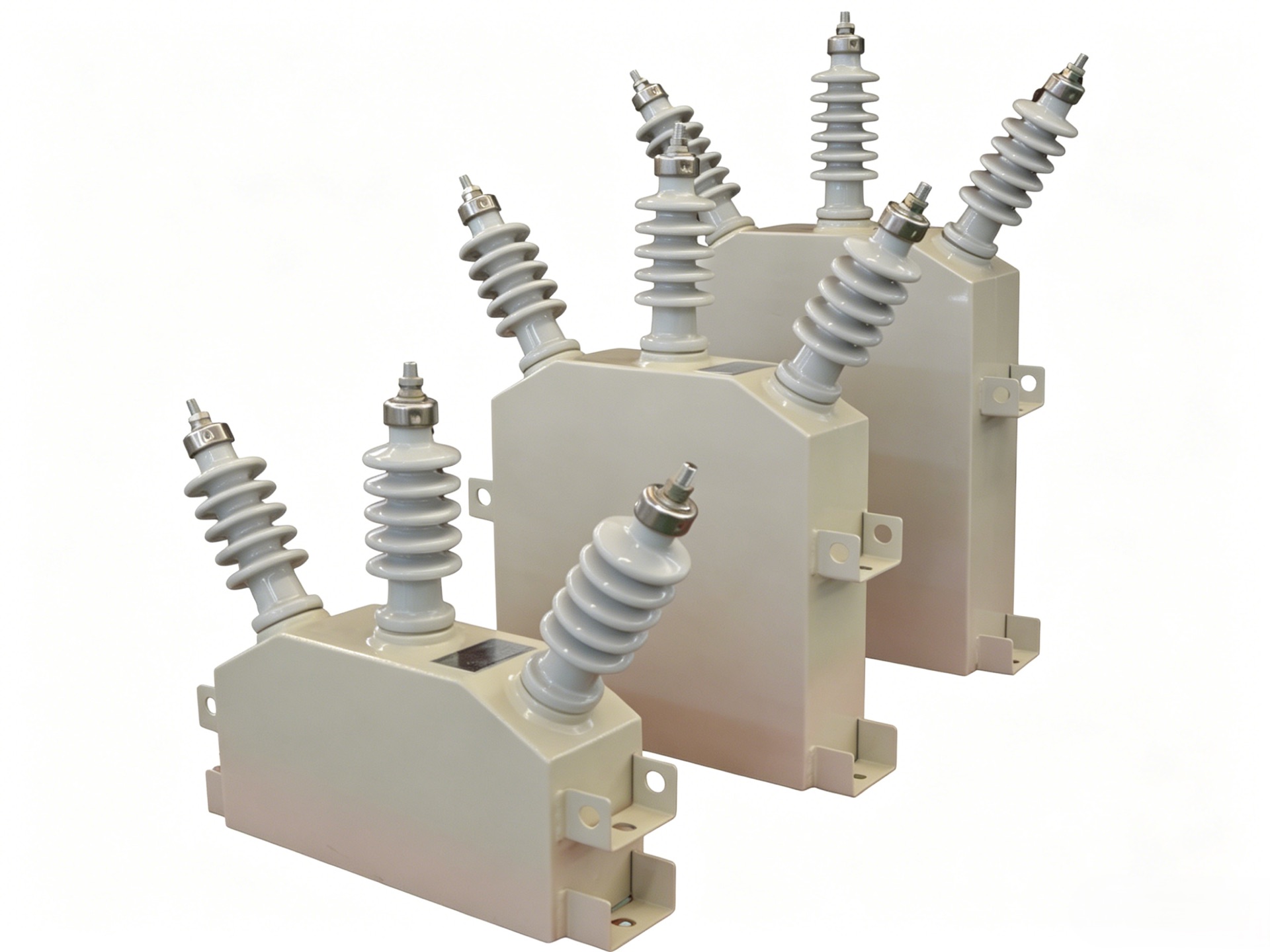

Las fotografías muestran configuraciones de la serie. Confirme la construcción y las dimensiones según el plano del modelo seleccionado.
Los rangos describen la serie. Consulte los valores nominales individuales en la tabla de modelos; los requisitos del proyecto se confirman por separado.
Aplicaciones
- Bancos centralizados en subestaciones
- Aporte de potencia reactiva en centrales eléctricas
- Grandes redes de distribución industrial
- Integración de energías renovables en la red
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tensión nominal (Un) | 11 kV |
| Potencia reactiva (Qn) | 300 kvar |
| Capacitancia (Cn) | 7.89 μF |
| Frecuencia nominal (Fn) | 50 / 60 Hz |
| Configuración | Trifásica integrada |
| Normas | GB/T 11024 · IEC 60871 |
Modelos de producto
La indicación 50(60) Hz del catálogo no confirma que los mismos valores nominales sean válidos a ambas frecuencias. Confirme conjuntamente la frecuencia, la capacitancia y la potencia reactiva para la versión solicitada.
L, W, H, h y h1 se interpretan según el plano del modelo seleccionado. H puede ser la altura de la caja, no la altura total con terminales; confirme el espacio total de instalación y las distancias libres.
| № | Modelo | Un (kV) | Qn (kVAR) | Fn (Hz) | In (A) | Cn (μF) | L (mm) | W (mm) | H (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | BAM11-300-3W | 11 | 300 | 50(60) | 15.8 | 7.89 | 560 | 150 | 380 | Consultar |
